Carports und Solar-Carports
Vom Einzelcarport bis zur Parkplatzanlage, auf Wunsch mit Photovoltaik im Dach.
Referenz · Vorprojekt · Stand 04/2025
Carport-Anlage für einen Occasion-Autoplatz
Stahl-Carports für rund 120 Fahrzeuge: zwei Aussenreihen mit Pultdach und eine Zentralreihe mit Satteldach.
Konzeptzeichnung
In voller Grösse öffnen (neuer Tab)Das Projekt
Eine Anlage, drei Reihen, ein System.
- Objekt
- Occasion-Autoplatz
- Ort
- [ORT]
- Projektstand
- Vorprojekt, 04/2025
Für einen Occasion-Autoplatz haben wir eine Carport-Anlage für rund 120 Fahrzeuge konzipiert.
Die Aussenreihen mit Pultdach fassen das Gelände auf drei Seiten ein. In der Mitte steht eine Zentralreihe mit Satteldach.
Die Zentralreihe trägt nur über Mittelstützen. Der vordere Bereich der Stellplätze bleibt dadurch frei von Stützen.
Die Stahlstützen stehen auf verzinkten Schraubfundamenten. Das Dach besteht aus beschichtetem Trapezblech auf verzinkten Pfetten.
Kennzahlen
ca. 120
Stellplätze überdacht
ca. 5’000 m²
Dachfläche
ca. 95–125 t
Stahlkonstruktion
ca. 66 × 48 m
Anlage
Vorprojekt, Stand 04/2025. Alle Masse und Mengen sind ca.-Angaben aus der Konzeptphase. Statik, Fundation und Ausführung werden objektspezifisch geprüft.

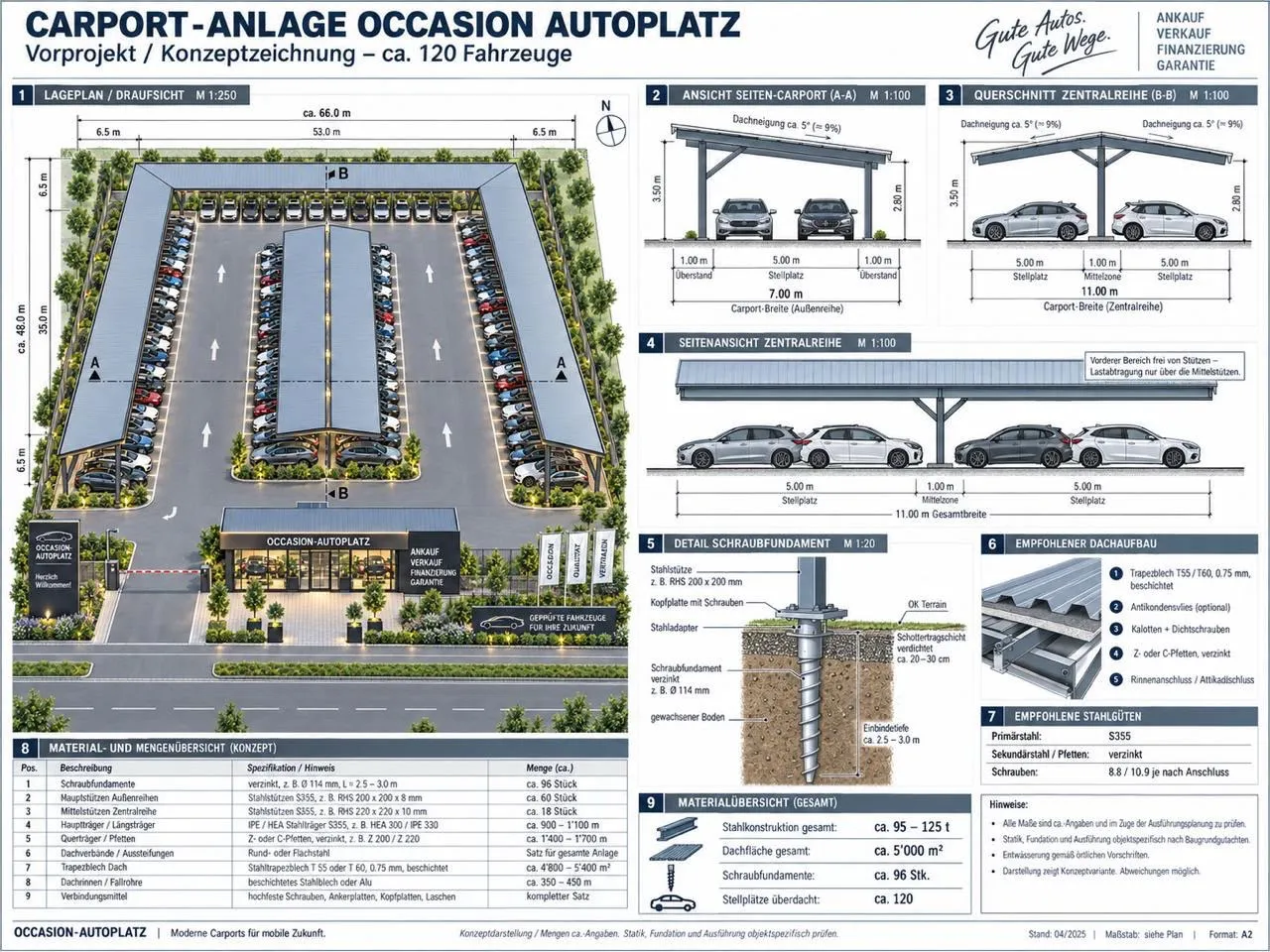

Pläne
Schnitte und Details

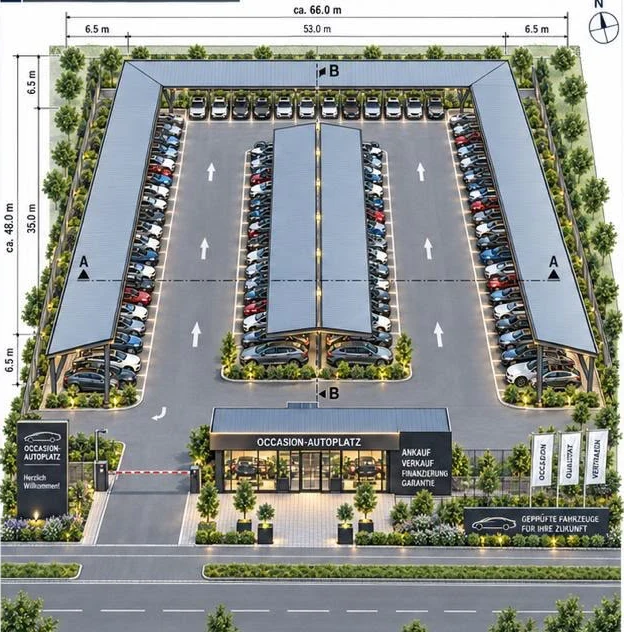

(in voller Grösse, neuer Tab)Lageplan / Draufsicht
(in voller Grösse, neuer Tab)Schnitt Aussenreihe A-A

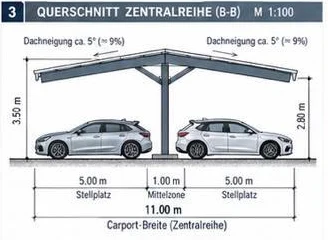

(in voller Grösse, neuer Tab)Querschnitt Zentralreihe B-B

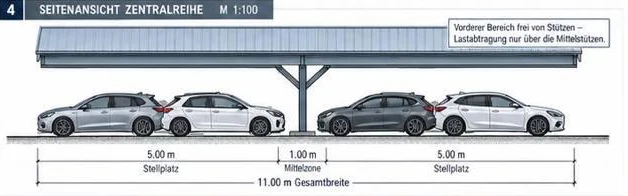

(in voller Grösse, neuer Tab)Seitenansicht Zentralreihe

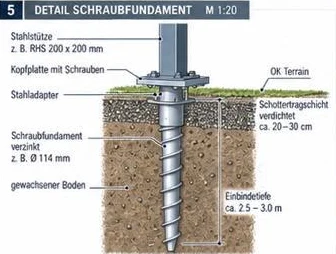

(in voller Grösse, neuer Tab)Detail Schraubfundament
(in voller Grösse, neuer Tab)Empfohlener Dachaufbau
Technik
Konstruktion im Überblick
Aussenreihen (Schnitt A-A)
- Carport-Breite
- 7.00 m
- Stellplatztiefe
- 5.00 m
- Überstand
- je 1.00 m
- Höhen
- ca. 3.50 m und 2.80 m
- Dach
- Pultdach, Neigung ca. 5° (≈ 9 %)
Zentralreihe (Schnitt B-B)
- Gesamtbreite
- 11.00 m
- Stellplätze
- 2 × 5.00 m
- Mittelzone
- 1.00 m
- Höhen
- ca. 3.50 m und 2.80 m
- Dach
- Satteldach, Neigung je ca. 5° (≈ 9 %)
- Lastabtragung
- nur über die Mittelstützen
Fundation
- Fundament
- Schraubfundament verzinkt, z. B. Ø 114 mm
- Einbindetiefe
- ca. 2.5–3.0 m
- Tragschicht
- Schotter verdichtet, ca. 20–30 cm
- Anschluss
- Stahladapter, Kopfplatte mit Schrauben
- Stütze
- z. B. RHS 200 × 200 mm
Dachaufbau und Stahlgüten
- Eindeckung
- Trapezblech T55 / T60, 0.75 mm, beschichtet
- Befestigung
- Kalotten und Dichtschrauben
- Pfetten
- Z- oder C-Pfetten, verzinkt
- Optional
- Antikondensvlies
- Primärstahl
- S355
- Schrauben
- 8.8 / 10.9 je nach Anschluss
Material
Material- und Mengenübersicht
Konzeptstand. Mengen sind ca.-Angaben.
| Pos. | Beschreibung | Spezifikation | Menge (ca.) |
|---|---|---|---|
| 1 | Schraubfundamente | verzinkt, z. B. Ø 114 mm, L = 2.5–3.0 m | ca. 96 Stück |
| 2 | Hauptstützen Aussenreihen | Stahlstützen S355, z. B. RHS 200 × 200 × 8 mm | ca. 60 Stück |
| 3 | Mittelstützen Zentralreihe | Stahlstützen S355, z. B. RHS 220 × 220 × 10 mm | ca. 18 Stück |
| 4 | Hauptträger / Längsträger | IPE / HEA Stahlträger S355, z. B. HEA 300 / IPE 330 | ca. 900–1’100 m |
| 5 | Querträger / Pfetten | Z- oder C-Pfetten, verzinkt, z. B. Z 200 / Z 220 | ca. 1’400–1’700 m |
| 6 | Dachverbände / Aussteifungen | Rund- oder Flachstahl | Satz für gesamte Anlage |
| 7 | Trapezblech Dach | Stahltrapezblech T55 oder T60, 0.75 mm, beschichtet | ca. 4’800–5’400 m² |
| 8 | Dachrinnen / Fallrohre | beschichtetes Stahlblech oder Alu | ca. 350–450 m |
| 9 | Verbindungsmittel | hochfeste Schrauben, Ankerplatten, Kopfplatten, Laschen | kompletter Satz |
Vorprojekt, Stand 04/2025. Alle Masse und Mengen sind ca.-Angaben aus der Konzeptphase. Statik, Fundation und Ausführung werden objektspezifisch geprüft.
